Treppendorn HQW TreDo PD 30 SL und PD 30 S

Trittschallgedämmte Querkraftübertragung für Treppenpodeste

Die Treppendornsysteme HQW TreDo PD 30 SL und HQW TreDo PD 30 S sind speziell für treppenseitige Podestanschlüsse mit erhöhten Anforderungen an Tragfähigkeit und Trittschallentkopplung entwickelt.
Sie übertragen Querkräfte sicher zwischen Podest- und Deckenplatte und reduzieren gleichzeitig die Schallübertragung durch ein umlaufendes EPDM-Elastomerlager.

Anwendungsbereich

Die Systeme PD 30 SL und PD 30 S werden eingesetzt bei:

Treppenpodesten
Podest-Decken-Anschlüssen
schallsensiblen Treppenhäusern
Innen- und Außenanwendungen
Ortbeton- und Fertigteilkonstruktionen

Geeignet für tragende, statisch relevante Anschlüsse mit zusätzlicher Trittschallanforderung.

Systembeschreibung

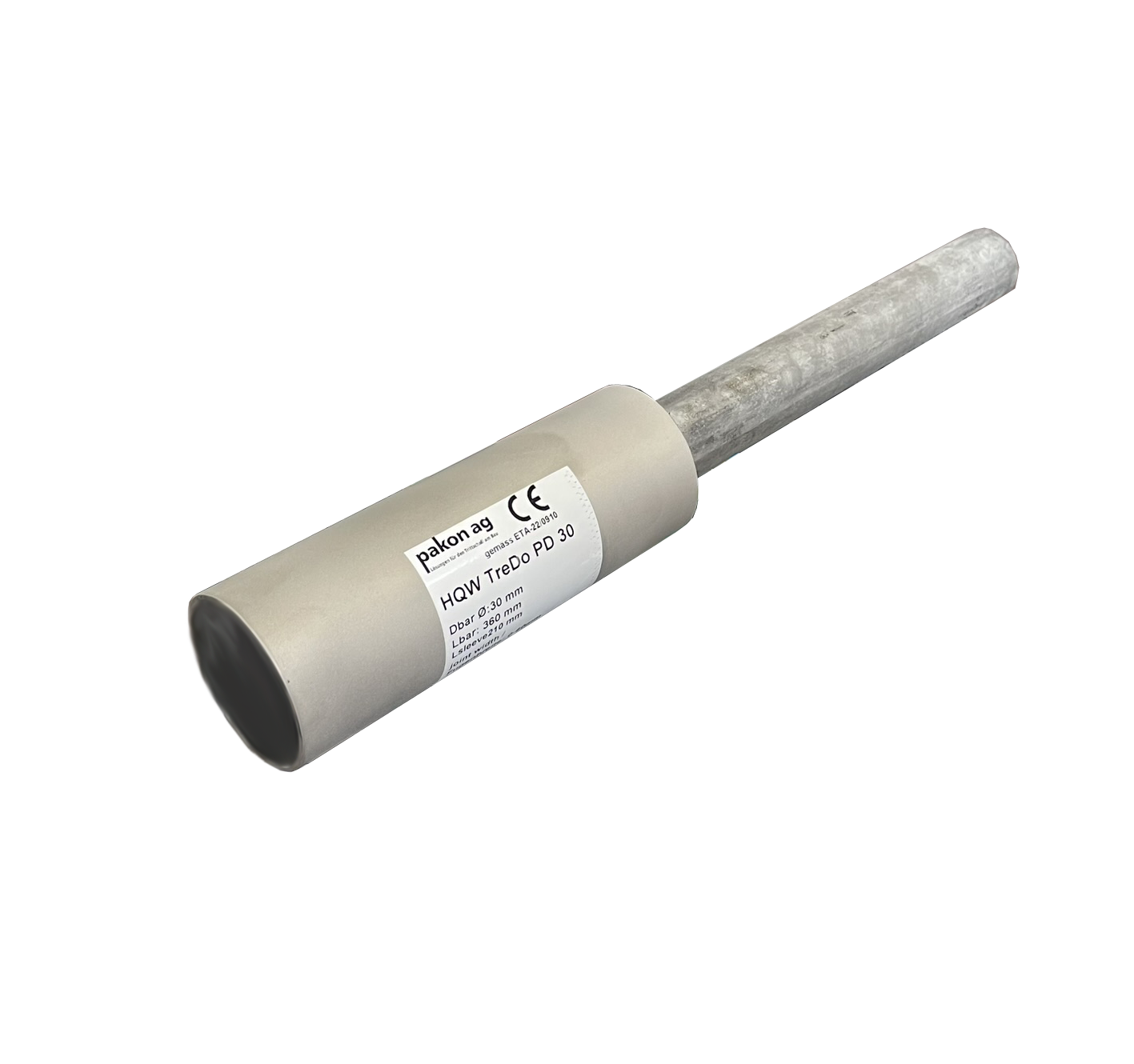

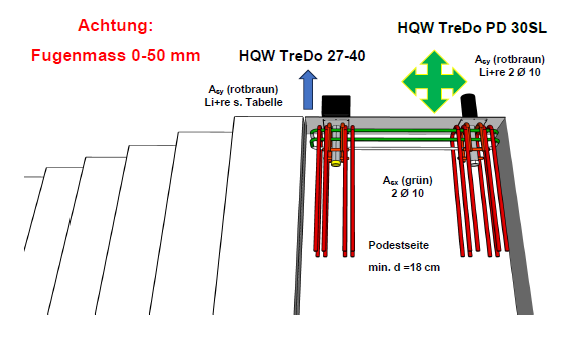

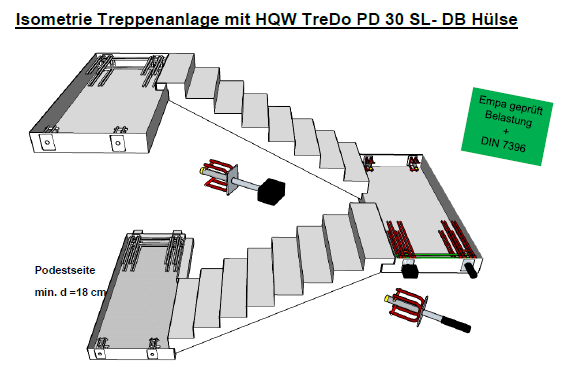

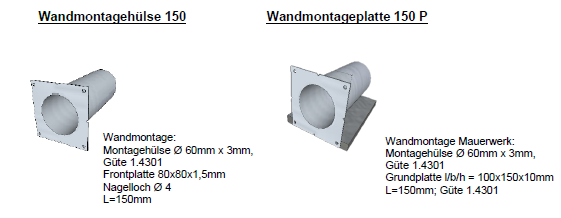

HQW TreDo PD 30 SL

Runddorn Ø 30 mm
umlaufender EPDM-Mantel (10 mm)
hohe Querkrafttragfähigkeit
trittschallgedämmte Einleitung von positiven und negativen Querkräften

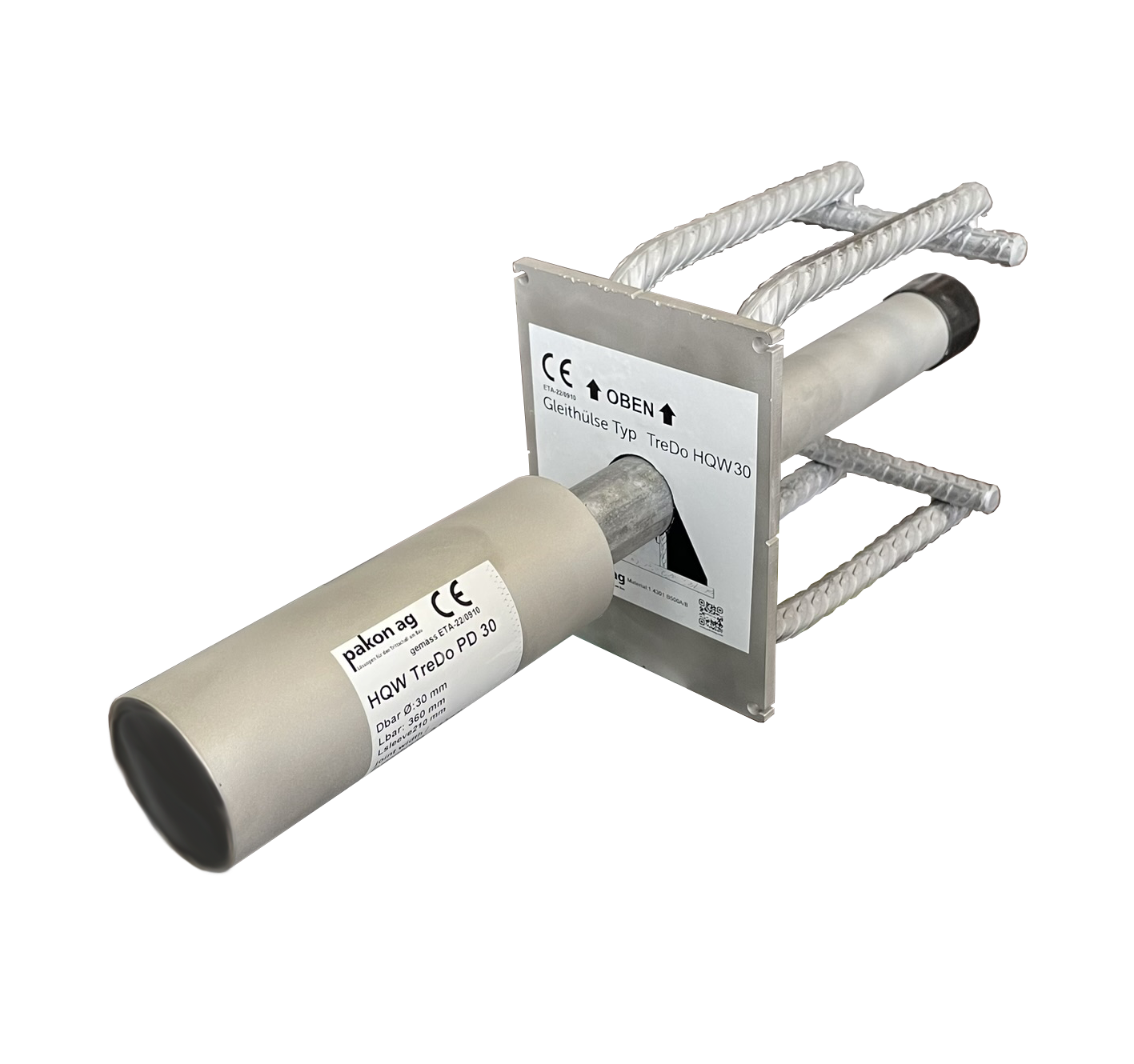

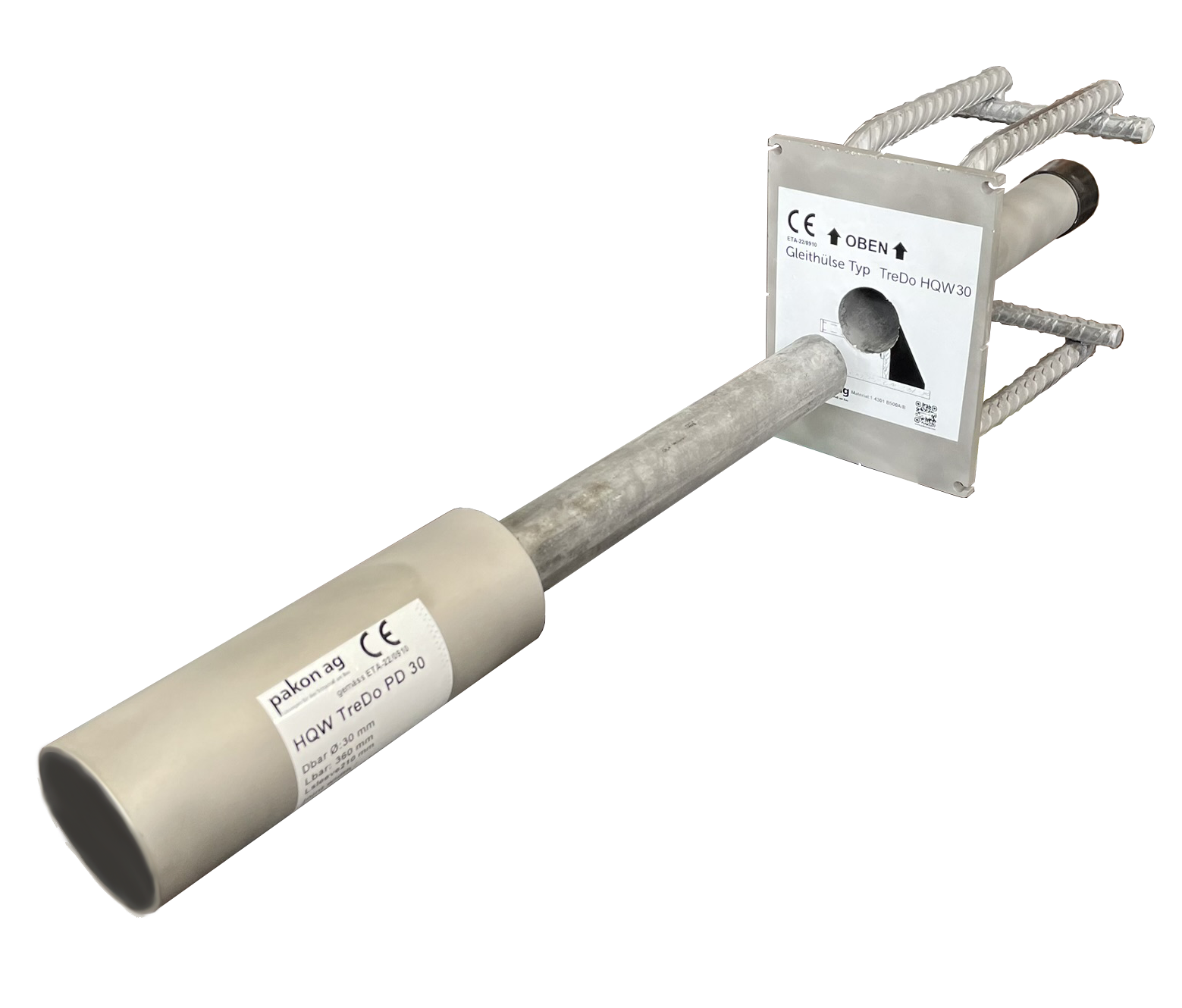

podestseitig Einsatz einer DB-N 30 Hülse zur sicheren Lastabtragung

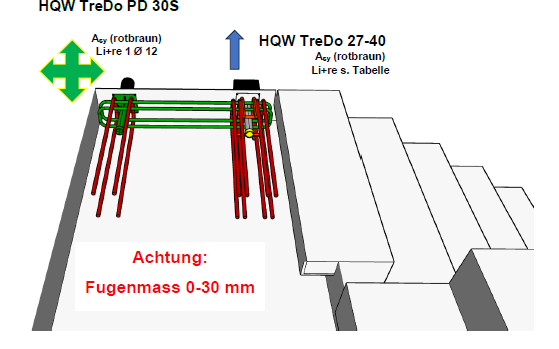

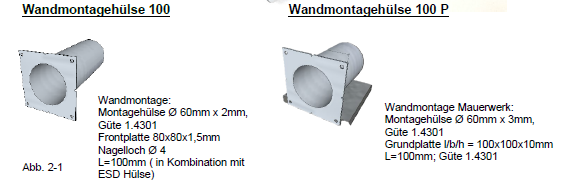

HQW TreDo PD 30 S

Runddorn Ø 30 mm
EPDM-Lager zur Trittschallentkopplung
wirtschaftlichere Alternative zum PD 30 SL
Kombination mit ESD-Hülse möglich

Beide Systeme ermöglichen eine definierte Kraftübertragung bei gleichzeitig kontrollierter Entkopplung.

Trittschall & Akustik

Die Trittschallentkopplung erfolgt über ein bauaufsichtlich zugelassenes EPDM-Elastomerlager.
Die akustische Wirksamkeit wurde durch Bauteilversuche und Prüfungen nach DIN 7396 nachgewiesen.

Vorteile:

deutliche Reduktion des Trittschallpegels
Entkopplung zwischen Podest und Deckenplatte
geeignet für Wohn- und Mehrfamilienhäuser

Tragfähigkeit & Bemessung

Bemessung im Grenzzustand der Tragfähigkeit (GZT)
Tragfähigkeit ergibt sich aus der Summe:
VRd = min (VRd,s + VRd,EPDM + VRd,ce)
Nachweise gemäß ETA-22/0910
Berücksichtigung von:
- Fugenmaß
- EPDM-Lagerverformung
- Betonfestigkeit
- bauseitiger Bewehrung

Die zulässigen Lasten sind abhängig vom System (PD 30 SL oder PD 30 S) und der Einbausituation.
