Treppendorn TreDo DSW20 ETA-22/0910

Elektrischer Vibrations-Schutzschild mit Metallrolle und Kabel.

TreDo DSW20 ETA-22/0910

Der Treppendorn TreDo DSW20 ist ein ETA-zugelassenes Trittschalldornsystem zur Lagerung von Wendeltreppenläufen auf Podesten oder Wänden.
Er ermöglicht die sichere Übertragung von Vertikal- und Querkräften bei gleichzeitiger wirksamer Trittschallentkopplung durch ein integriertes EPDM-Elastomerlager.

Das System ist für Innen- und Außenanwendungen im Hochbau geeignet.

Anwendungsgebiete:

Der TreDo DSW20 wird eingesetzt bei:

  • Wendeltreppen aus Stahlbeton

  • Treppenläufen mit Podestauflager

  • schallsensiblen Treppenhäusern

  • Wohn- und Mehrfamilienhäusern

  • Ortbeton- und Fertigteilkonstruktionen

Geeignet für tragende Treppenauflager mit erhöhten Anforderungen an den Trittschallschutz.

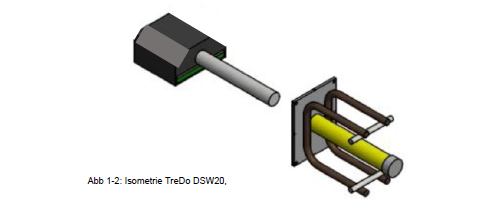

Isometrische Darstellung eines Tresdo DSW20 mit Metallstift, dem Gehäuse und einem Messrohr im Zusammenhang.

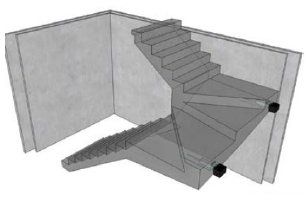

Grafik eines Treppensystems mit zwei Wendestufen und Geländern in einem Raum

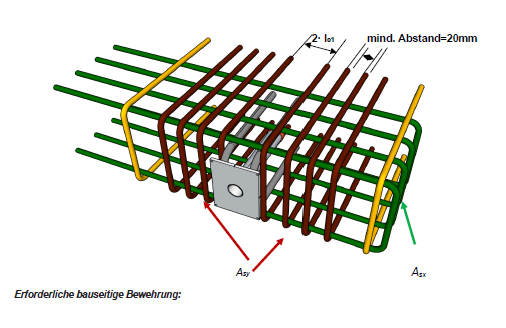

Zeichnung einer Bewehrung für Beton, bestehend aus verzinktem Bewehrungsstahl mit rechteckiger Platte und Stäben in verschiedenen Farben, die im Abstand von mindestens 20 mm angeordnet sind.

Vorteile auf einen Blick

  • ETA-zugelassenes Wendeltreppenlager

  • sichere Querkraft- und Vertikallastübertragung

  • wirksame Trittschallentkopplung

  • hohe Sicherheit durch Runddornsystem

  • geeignet für Innen- und Außenanwendungen

  • technisch saubere Lösung für Wendeltreppen

Systemaufbau & Funktion

Das System besteht aus:

  • Runddorn Ø 20 mm zur Lastübertragung

  • Trittschallbox mit EPDM-Elastomerlager

  • Lastverteilerplatte aus Stahl

  • zugehöriger Querkraftdorn-Hülse (DB-N)

Funktionsprinzip:

  • Vertikale Lasten werden über Dorn, Lastverteilerplatte und Elastomerlager in das Podest eingeleitet

  • Querkräfte werden sicher über den Runddorn übertragen

  • Das Elastomerlager entkoppelt den Treppenlauf schalltechnisch vom Baukörper

Trittschall & Akustik

  • Trittschallentkopplung über unbewehrtes EPDM-Elastomerlager

  • Elastomerlager geprüft nach DIN EN 1337-3

  • Trittschallmessungen durchgeführt nach DIN 7396 (EMPA)

Ergebnis (Prognosewerte):

  • deutliche Reduktion des bewerteten Norm-Trittschallpegels

  • Einhaltung der Anforderungen nach DIN 4109 möglich (abhängig von Gesamtkonstruktion)

Die angegebenen Trittschallwerte sind Prognosewerte und können baustellenabhängig variieren.

Tragfähigkeit & Bemessung (Kurzfassung)

  • Europäische Technische Bewertung ETA-22/0910

  • Bemessung nach Eurocode 2 (EN 1992-1-1)

  • Mindestbetonfestigkeit: C25/30

  • Bewehrungsstahl: B500B

Wesentliche Randbedingungen:

  • Mindest-Treppenlaufdicke: ≥ 180 mm

  • Mindest-Randabstand: ≥ 135 mm

  • Mindest-Achsabstand der Lager: ≥ 270 mm

  • Horizontalkräfte aus EPDM-Lager: ± 2,0 kN je Lager (kurzzeitig, nicht planmäßig)

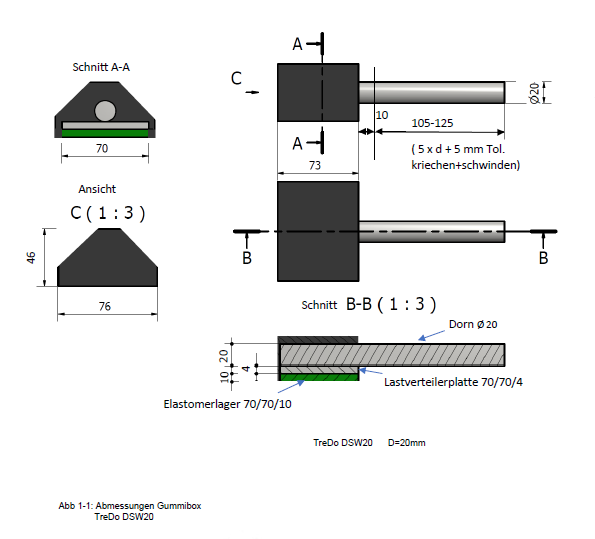

Technische Zeichnung eines Gummibox-Designs mit verschiedenen Schnittansichten, Maßen und Komponenten, inklusive Elastomerlager und Lastverteilerplatte.
