Laschendorn StaLa

ETA-zugelassene Verbindungslösung für Stahlbetonfertigteile

Der Laschendorn StaLa ist ein ETA-zugelassenes Verbindungssystem zur sicheren Verankerung von Stahlbetonfertigteilen wie Stützen, Massiv- und Sandwichwänden auf Beton- oder Stahlbauteilen.
Er überträgt Horizontallasten und Biegemomente zuverlässig in das Ankerbauteil und ermöglicht gleichzeitig die Aufnahme von Montagetoleranzen und Fugenspalten.

Anwendungsbereiche

Der Laschendorn StaLa wird eingesetzt bei:

Stahlbetonstützen
Massivwänden
Sandwichwänden
Fertigteilelementen im Hoch- und Industriebau
Anschlüssen an Beton- oder Stahltragwerke

Geeignet für Bauteile mit einer Mindestwanddicke ≥ 150 mm (systemabhängig).

Systembeschreibung

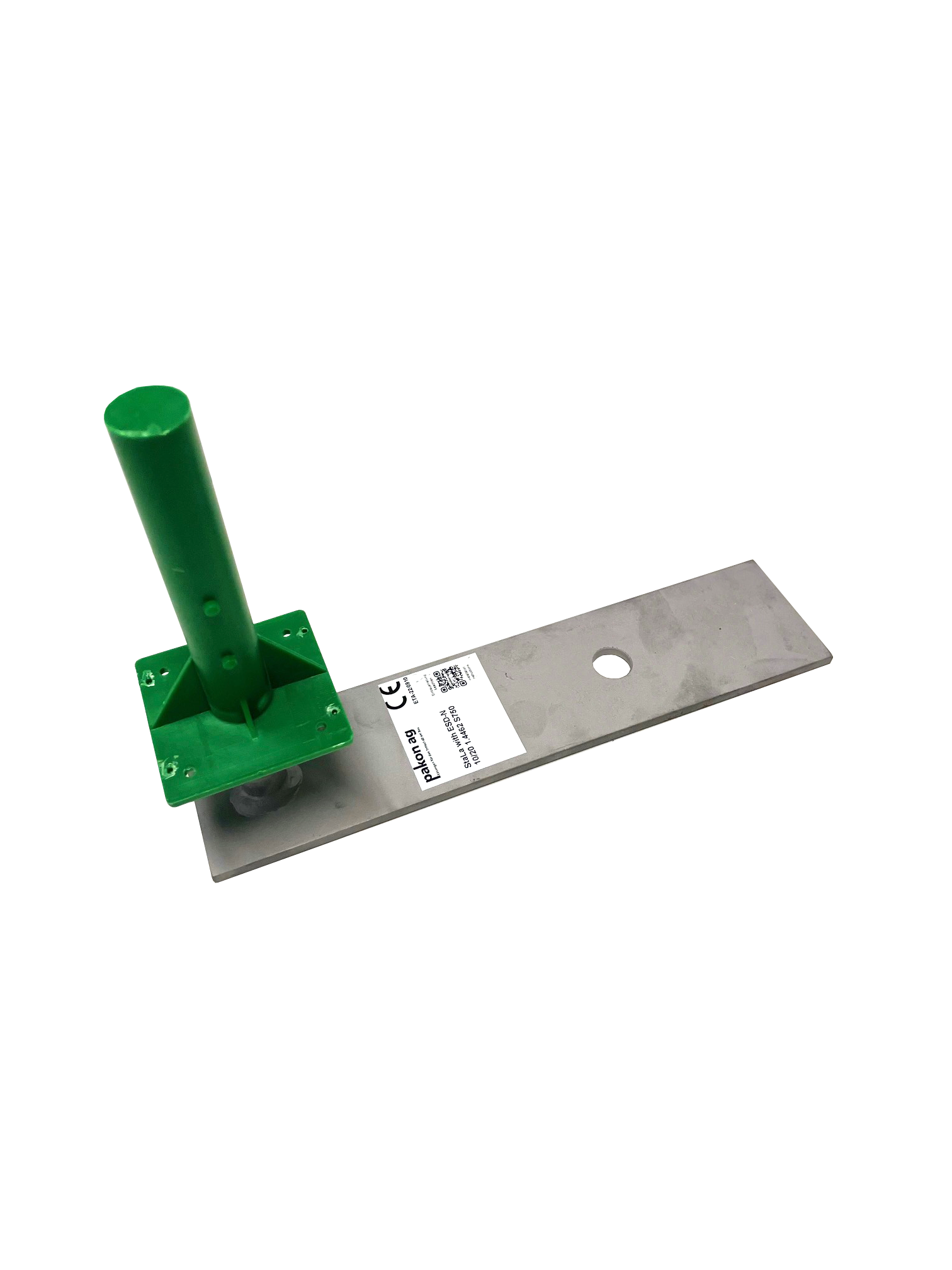

Das System besteht aus:

einem Stahldorn (Laschendorn)
einer ETA-geprüften Hülse (ESD oder DB-N)

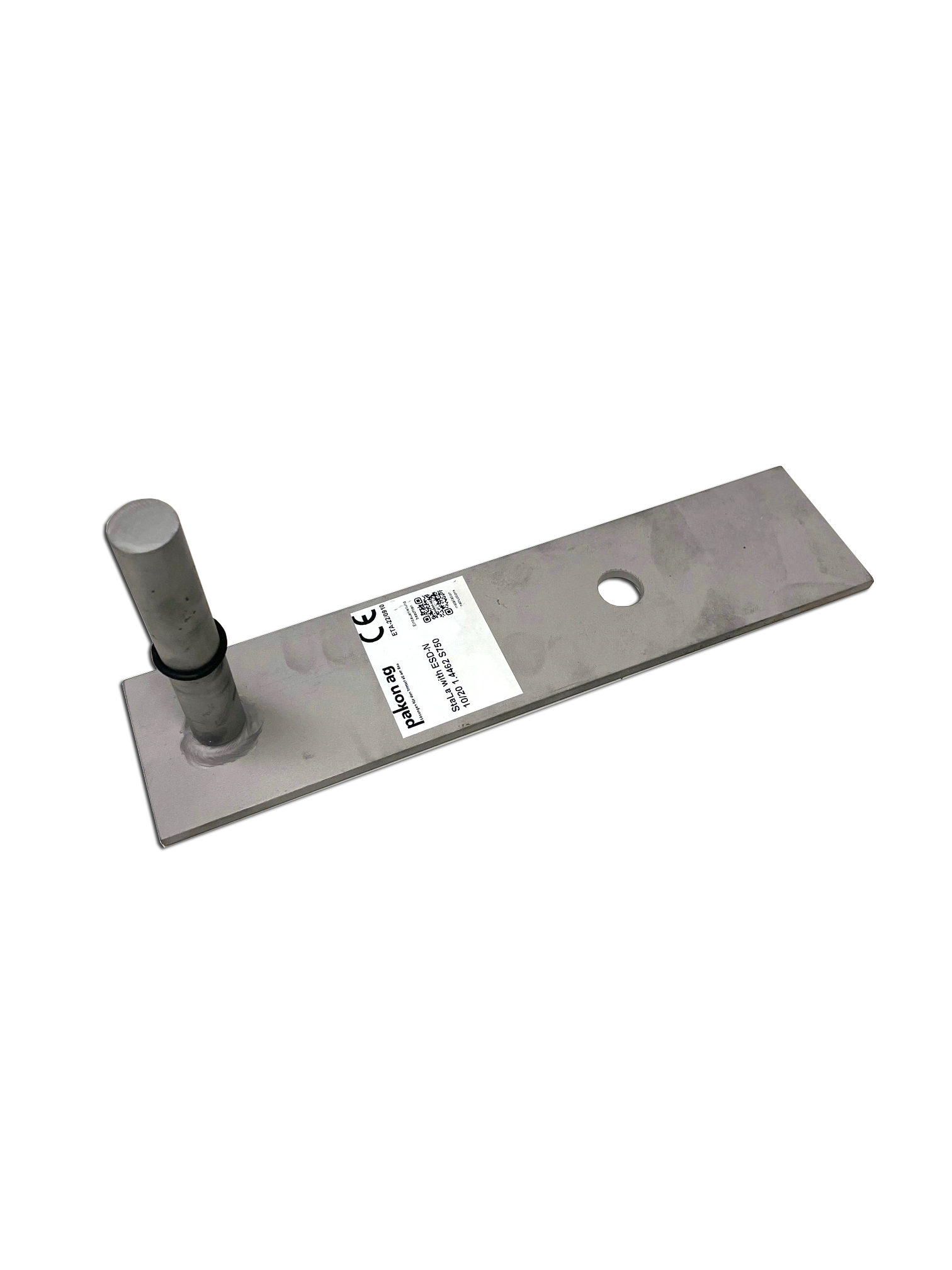

einem beweglichen Gummiring zur Montagesicherung

Die Hülse übernimmt die sichere Lastverankerung im Ankerbauteil.
Der Gummiring verhindert ein Herausgleiten des Dorns während der Montage.

Fugenspalten und Montagetoleranzen bis 30 mm können aufgenommen werden.

Lastabtragung & Funktion

Übertragung von Horizontallasten
Übertragung von Drehmomenten
form- und kraftschlüssige Verbindung zum Tragwerk

Die Verbindung zum Ankerbauteil erfolgt:

bei Beton über Bohrung mit Spreiz- oder Klebeankern oder Betonschrauben
bei Stahlbauteilen über Schraub-, Niet- oder Schweißverbindungen

Werkstoffe & Ausführungen

Dornmaterialien:

Edelstahl 1.4301, 1.4571, 1.4362, 1.4462

Dorndurchmesser:
Ø 16 – 40 mm

Hülsensysteme:

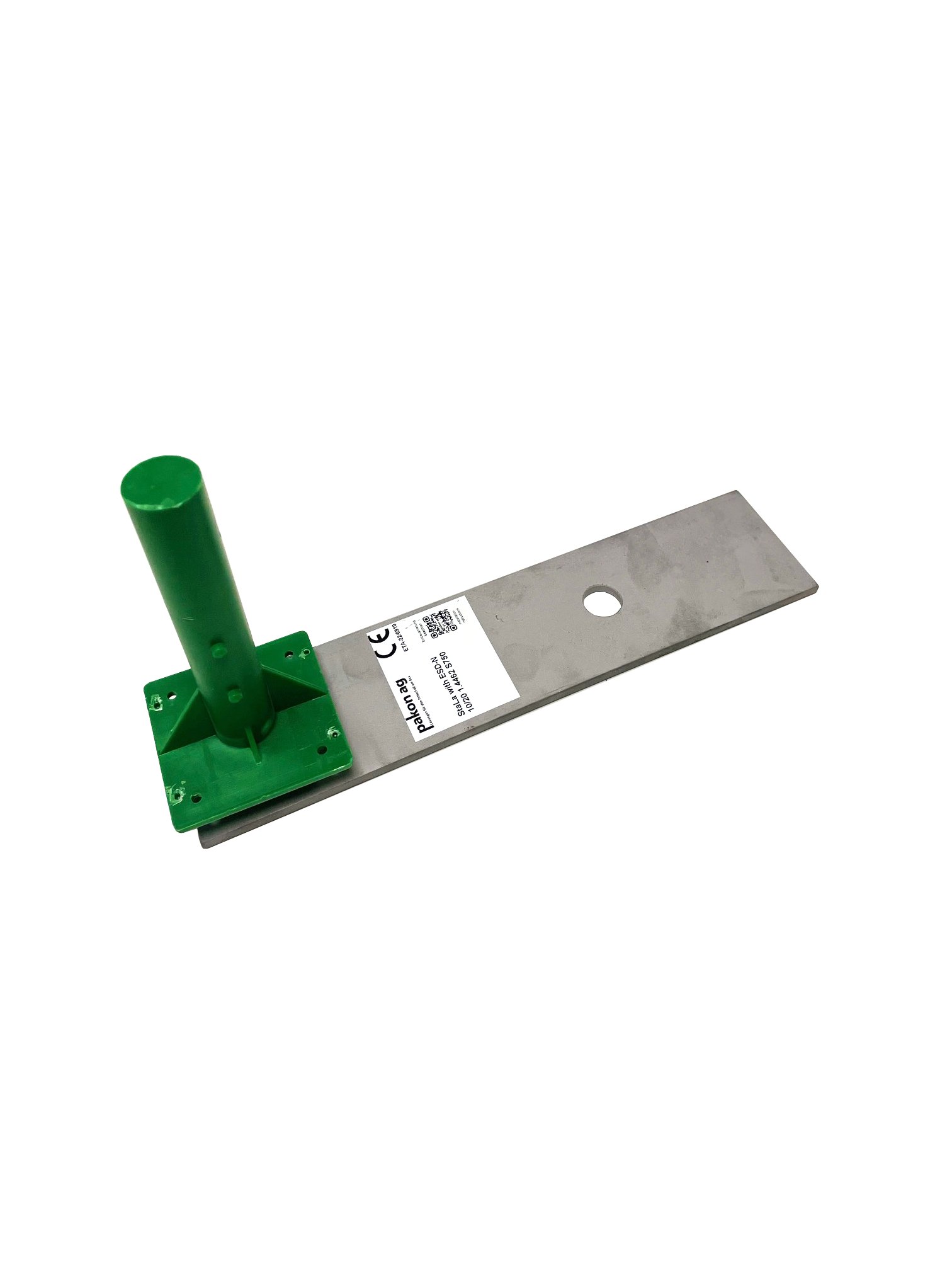

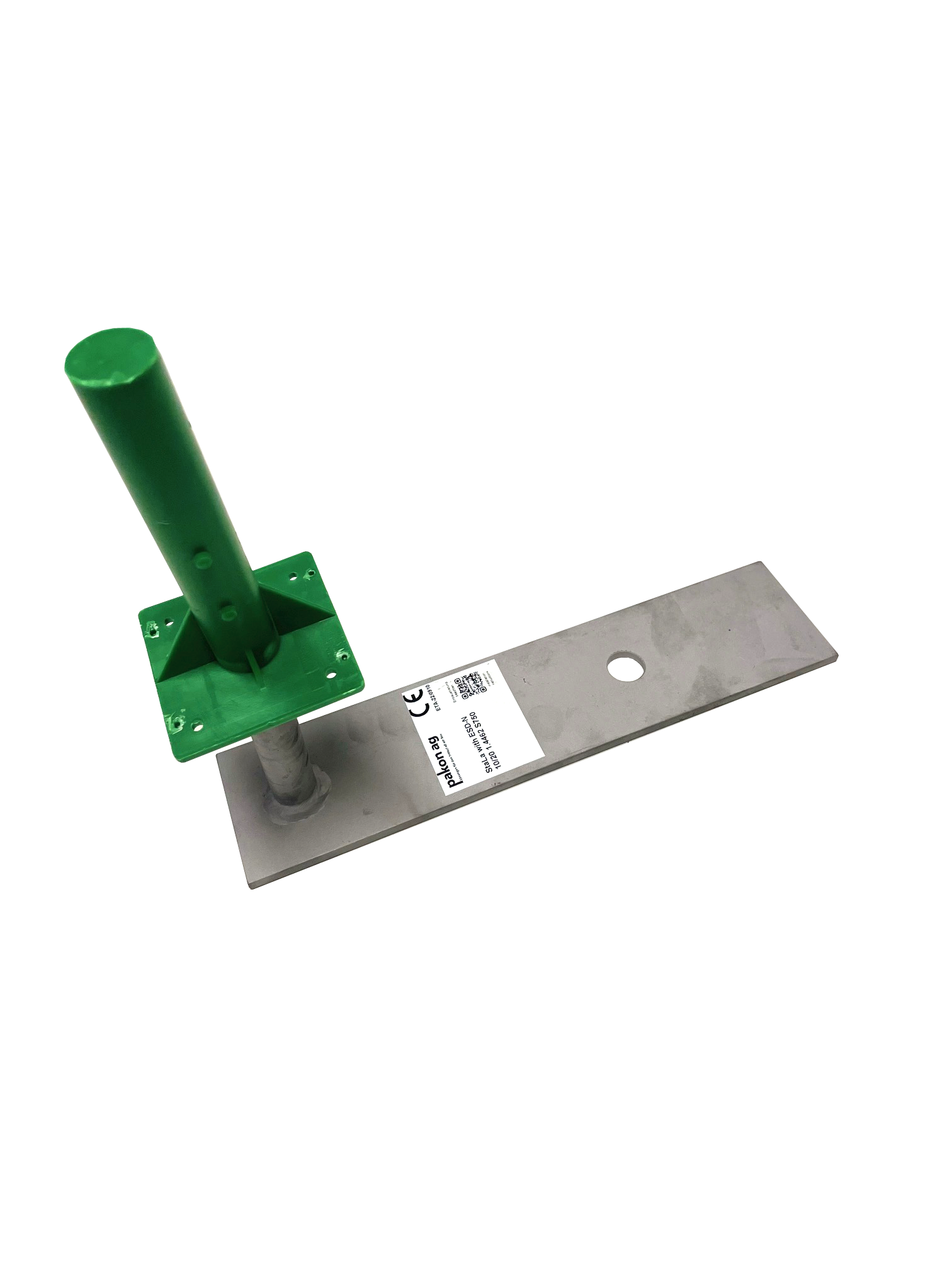

StaLa ESD 16–35 (Kunststoff oder Edelstahl)

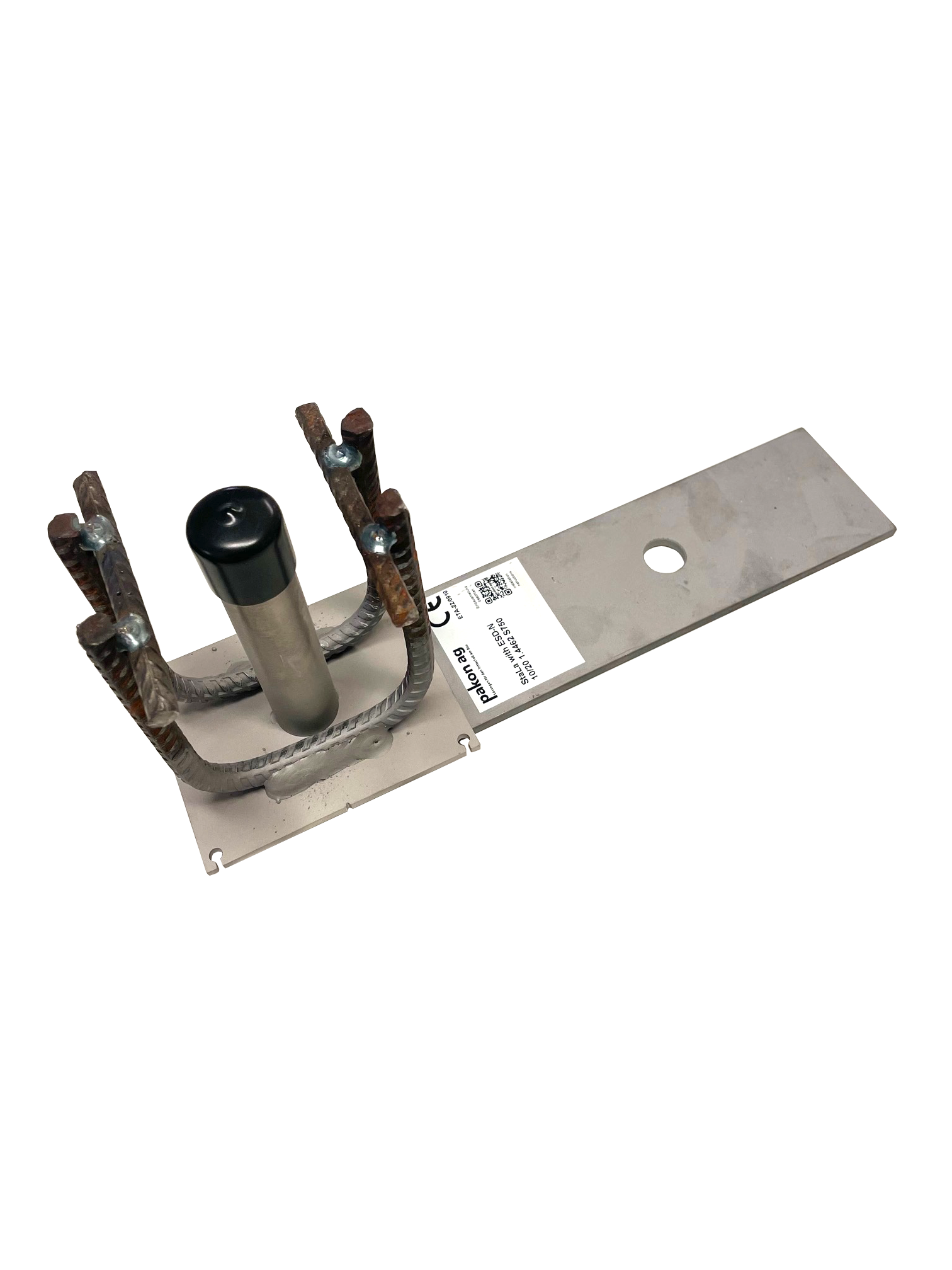

StaLa DB-N 20–40 (Edelstahl)

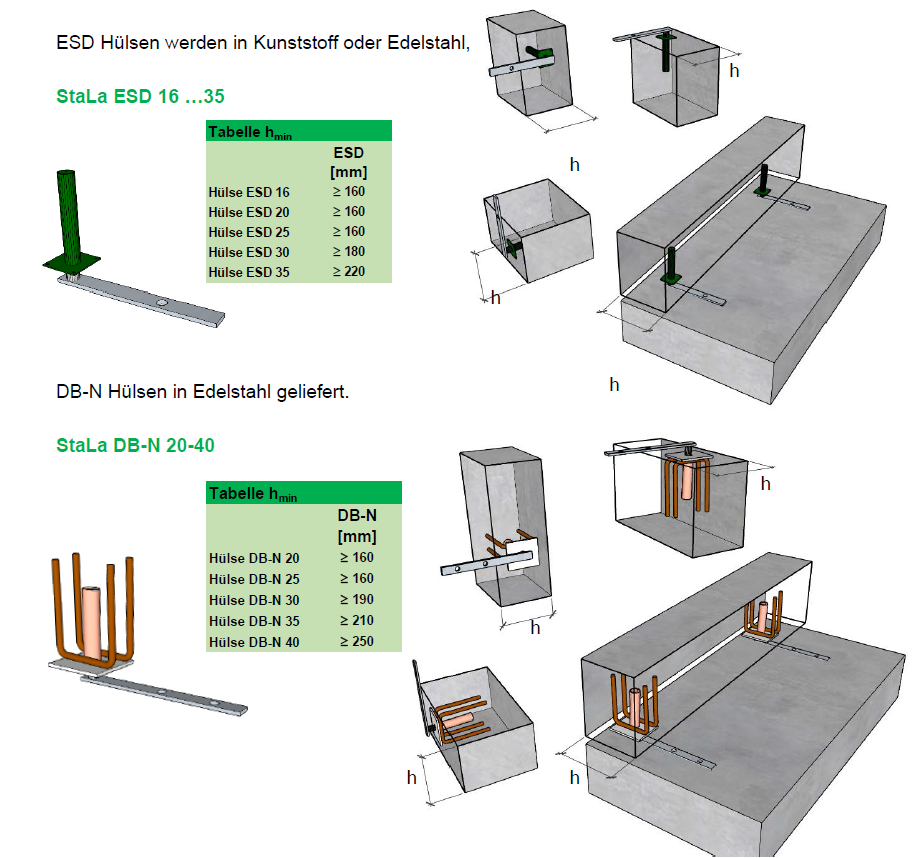

Mindestwanddicken (Auszug)

Die erforderliche Mindestwanddicke hängt vom verwendeten Hülsentyp ab:

ESD-Hülsen

ESD 16 / 20 / 25 → ≥ 160 mm
ESD 30 → ≥ 180 mm
ESD 35 → ≥ 220 mm

DB-N-Hülsen

DB-N 20 / 25 → ≥ 160 mm
DB-N 30 → ≥ 190 mm
DB-N 35 → ≥ 210 mm
DB-N 40 → ≥ 250 mm

Bemessung & Zulassung

Europäische Technische Bewertung ETA-22/0910
Bemessung gemäß den zugelassenen Systemparametern
erforderliche bauseitige Bewehrung systemabhängig

Die Lastangaben der Typenprüfung sind verbindlich.

Montagehinweis

Der Laschendorn darf aus Sicherheitsgründen nicht vorab im Fertigteilwerk oder beim Transport montiert werden. Die Montage erfolgt erst auf der Baustelle, nachdem das Fertigteil positioniert ist.
