ETA-23/0180 Querkraftdorne DB
Hochbelastbare Lösung für große Querkraftbeanspruchungen
Die DB-Querkraftdorne sind für hohe bis sehr hohe Querkräfte ausgelegt und werden in stark beanspruchten Stahlbetonbauteilen eingesetzt.
Sie gewährleisten eine sichere Lastübertragung bei gleichzeitiger Beweglichkeit in der Dehnfuge.
Anwendungsbereiche
DB-Querkraftdorne kommen zum Einsatz bei:
hochbelasteten Decken- und Wandanschlüssen
Industrie- und Infrastrukturbauten
großen Plattendicken
Konstruktionen mit hohen Nutz- oder Verkehrslasten
Systemvarianten

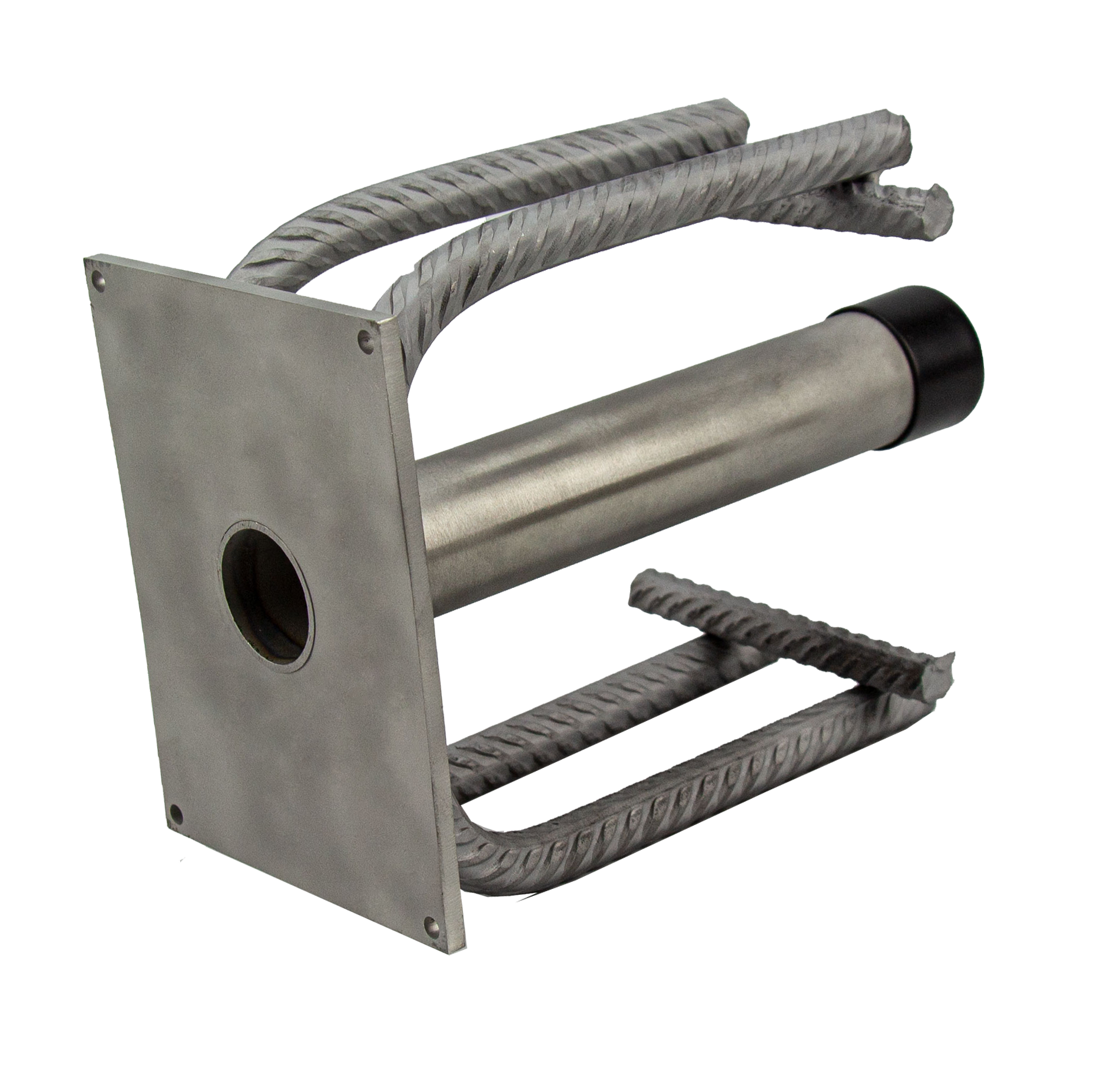

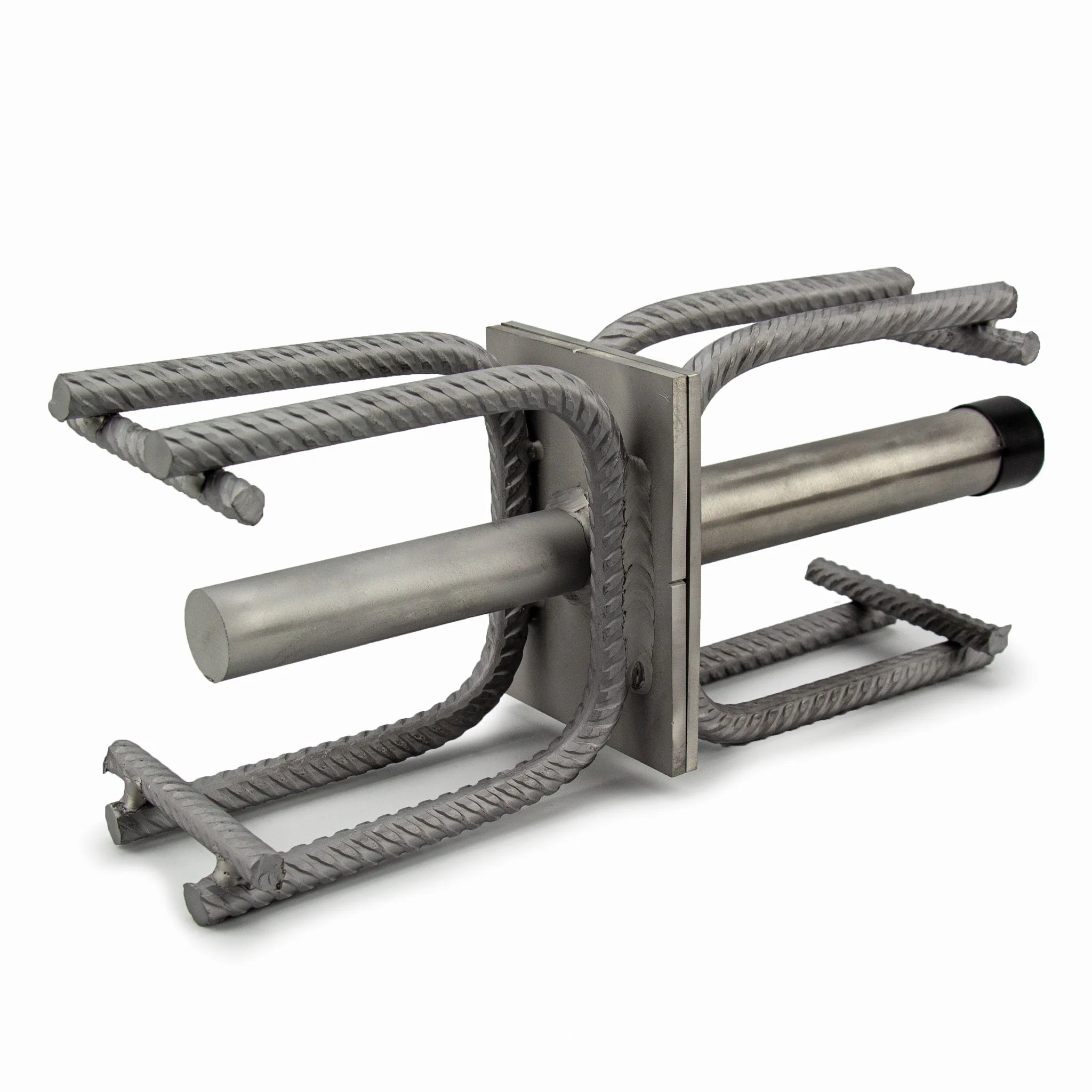

DB-N mit Rundhülse
axiale Verschieblichkeit
hohe Tragfähigkeit
Standardlösung für hohe Lasten

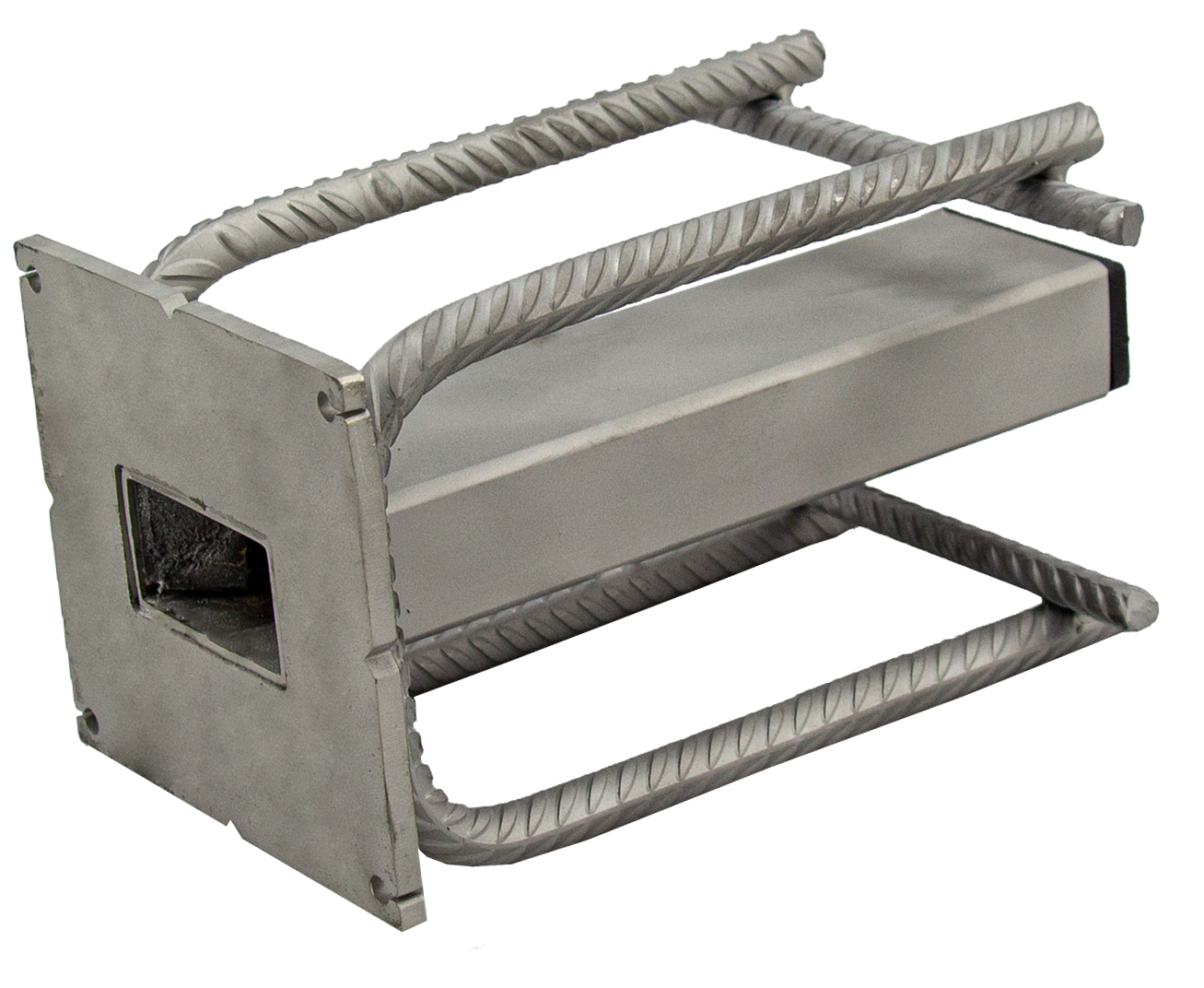

DB-N mit Rechteckhülse (DB-Q)
zusätzliche Verschieblichkeit in Fugenlängsrichtung (±12 mm)
geeignet zur Aufnahme von Zwangskräften aus Bauzuständen
Werkstoffe & Eigenschaften
Dornmaterial:
Duplex Edelstahl (1.4462, 1.4362)
Streckgrenze RP0.2 ≥ 750 N/mm²
Hülsenmaterial:
Edelstahl 1.4301
Korrosionsbeständigkeit:
Geeignet für dauerhafte Anwendungen ohne zusätzlichen Oberflächenschutz.
Technisches Funktionsprinzip
Hülsenteil wird vor dem Betonieren fixiert

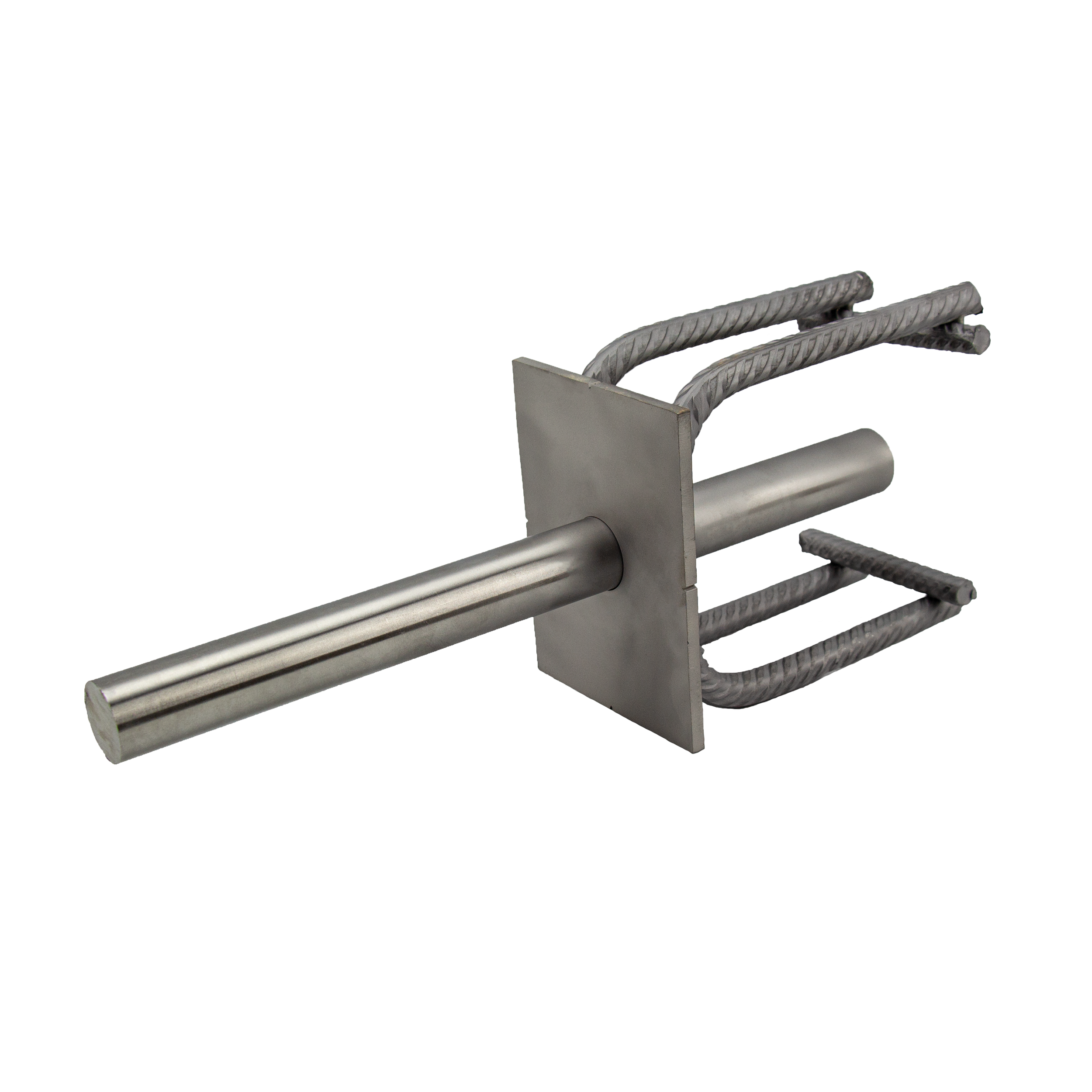

Dornteil wird nach dem Betonieren eingesetzt
Querkraftübertragung erfolgt über den Dorn
Bewegungen in der Fuge bleiben möglich
Dies reduziert Zwangsspannungen und Betonrandbeanspruchungen deutlich.
Vorteile der DB-Querkraftdorne
sehr hohe Querkrafttragfähigkeit
geeignet für große Bauteildicken
definierte Beweglichkeit trotz hoher Lasten
robuste, bewährte Systemlösung
wirtschaftliche Alternative zu massiven Konsolen
Einbau
einfache Befestigung der Hülse an der Schalung
reproduzierbare Einbaulage
sichere Montage auch bei großen Bauteildicken
Detaillierte Einbauhinweise sind verfügbar.
